Deep well adalah sumur bor dalam yang menyadap air dari lapisan akuifer tertekan, umumnya pada kedalaman di atas 30 sampai 40 meter. Berbeda dari sumur dangkal yang mengambil air permukaan, deep well memberi pasokan yang lebih stabil dan kualitas air yang lebih baik karena sudah tersaring lapisan tanah. Pompanya wajib jenis submersible, bukan jet pump.
- Deep Well Adalah Sumur yang Menyadap Akuifer Tertekan
- Perbedaan Sumur Dangkal dan Sumur Dalam
- Proses Pengeboran Deep Well
- Kenapa Deep Well Wajib Pakai Pompa Submersible
- Batas Fisika Pompa Hisap
- Cara Submersible Mengatasinya
- Cara Menghitung Spesifikasi Pompa Deep Well
- Contoh Perhitungan
- Uji Pemompaan Menentukan Angkanya
- Komponen dan Aturan Pemasangan
- Peran Tangki Tekanan pada Sistem Deep Well
- Proteksi Kering Bukan Aksesori
- Perizinan Air Tanah di Indonesia
- Siapa yang Wajib Berizin
- Yang Harus Disiapkan
- Kewajiban Setelah Izin Terbit
- Kualitas Air Deep Well
- Masalah Umum pada Sistem Deep Well
- Perawatan Deep Well
- Pertanyaan yang Sering Diajukan
- Deep well adalah apa?
- Berapa kedalaman deep well?
- Apakah jet pump bisa dipakai untuk deep well?
- Bagaimana cara memilih pompa deep well?
- Apakah membuat sumur bor perlu izin?
- Kenapa pompa submersible sering terbakar?
- Kenapa air deep well berwarna kuning?
- Berapa lama umur sumur deep well?
- Berapa biaya membuat deep well?
- Apakah deep well perlu tangki tekanan?
- Butuh Bantuan Merencanakan Sumur Bor
Panduan ini membahas hal-hal yang jarang dijelaskan lengkap di satu tempat: batas kedalaman yang sebenarnya, kenapa jet pump tidak bisa dipakai untuk sumur dalam, cara menghitung spesifikasi pompa, dan kewajiban perizinan air tanah yang berlaku di Indonesia.
Deep Well Adalah Sumur yang Menyadap Akuifer Tertekan
Air hujan yang meresap ke tanah melewati beberapa lapisan sebelum berkumpul menjadi cadangan air tanah. Lapisan tempat air tersimpan dan dapat dialirkan disebut akuifer.
Ada dua jenis akuifer, dan perbedaannya menentukan segalanya.
| Jenis akuifer | Posisi | Sifat | Disadap oleh |
|---|---|---|---|
| Akuifer bebas | Dekat permukaan, tanpa lapisan penutup kedap | Muka air naik turun mengikuti musim, mudah tercemar | Sumur gali dan sumur dangkal |
| Akuifer tertekan | Terjepit antara dua lapisan kedap air | Debit stabil, kualitas lebih baik, pulih lebih lambat | Deep well atau sumur bor dalam |
Karena akuifer tertekan terlindung lapisan kedap di atasnya, air di dalamnya relatif aman dari rembesan septic tank, limbah rumah tangga, dan pencemaran permukaan. Inilah alasan utama orang membuat deep well, bukan sekadar karena ingin sumur yang lebih dalam.
Ada konsekuensinya. Akuifer tertekan mengisi ulang jauh lebih lambat. Mengambil air melebihi kemampuan pengisian akan menurunkan muka air tanah secara permanen, dan pada skala kota memicu penurunan permukaan tanah.
Perbedaan Sumur Dangkal dan Sumur Dalam
| Aspek | Sumur dangkal | Deep well |
|---|---|---|
| Kedalaman umum | di bawah 30 meter | di atas 30 sampai 40 meter, bisa lebih dari 150 meter |
| Akuifer | Bebas | Tertekan |
| Kestabilan debit | Turun saat kemarau | Relatif stabil sepanjang tahun |
| Risiko pencemaran | Tinggi | Rendah |
| Metode pembuatan | Gali manual atau bor ringan | Mesin bor, memerlukan casing |
| Jenis pompa | Pompa permukaan, jet pump | Submersible |
| Biaya awal | Rendah | Jauh lebih tinggi |
| Perizinan | Umumnya tidak wajib untuk rumah tangga | Sering wajib, tergantung debit dan peruntukan |
Angka kedalaman di atas adalah patokan umum yang lazim dipakai di Indonesia, bukan batas baku. Yang benar-benar menentukan bukan angka meternya, melainkan akuifer mana yang disadap. Di daerah tertentu akuifer tertekan sudah ditemukan pada 25 meter, di daerah lain baru muncul di bawah 80 meter.
Proses Pengeboran Deep Well
Memahami tahapannya membantu Anda menilai apakah kontraktor bekerja benar, dan dokumen apa yang berhak Anda minta di akhir pekerjaan.
- Survei geolistrik. Pengukuran tahanan jenis lapisan tanah untuk memperkirakan posisi akuifer sebelum mengebor. Melewatkan tahap ini berarti mengebor secara untung-untungan.
- Pengeboran pilot. Lubang berdiameter kecil dibuat lebih dulu sambil mencatat jenis lapisan yang ditembus. Catatan ini disebut log bor.
- Logging sumur. Pengukuran di dalam lubang untuk memastikan kedalaman akuifer yang sebenarnya, bukan sekadar perkiraan dari survei permukaan.
- Pembesaran lubang. Lubang diperbesar sampai diameter yang cukup untuk casing dan gravel pack.
- Pemasangan casing dan saringan. Pipa casing menahan dinding lubang, sementara saringan atau screen dipasang tepat di depan lapisan akuifer.
- Gravel pack. Kerikil bergradasi diisikan di sekeliling saringan untuk menahan pasir halus agar tidak ikut terhisap.
- Grouting. Penyemenan pada bagian atas untuk mencegah air permukaan yang tercemar merembes turun mengikuti lubang bor.
- Well development. Pembersihan sumur dari lumpur pengeboran sampai air keluar jernih. Tahap ini sangat menentukan debit akhir.
- Uji pemompaan. Pengujian untuk memperoleh muka air statis, muka air dinamis, dan debit optimum.
Tahap yang paling sering dipangkas kontraktor adalah nomor 7 dan 8. Grouting yang dilewati membuat sumur dalam Anda tercemar air permukaan, sehingga keunggulan utama deep well hilang. Well development yang terburu-buru membuat debit tidak pernah mencapai potensi sebenarnya, dan saringan cepat tersumbat.
Dokumen yang wajib Anda terima di akhir pekerjaan: log bor, gambar konstruksi sumur, hasil uji pemompaan, dan hasil uji laboratorium air. Keempatnya juga menjadi syarat pengurusan izin.

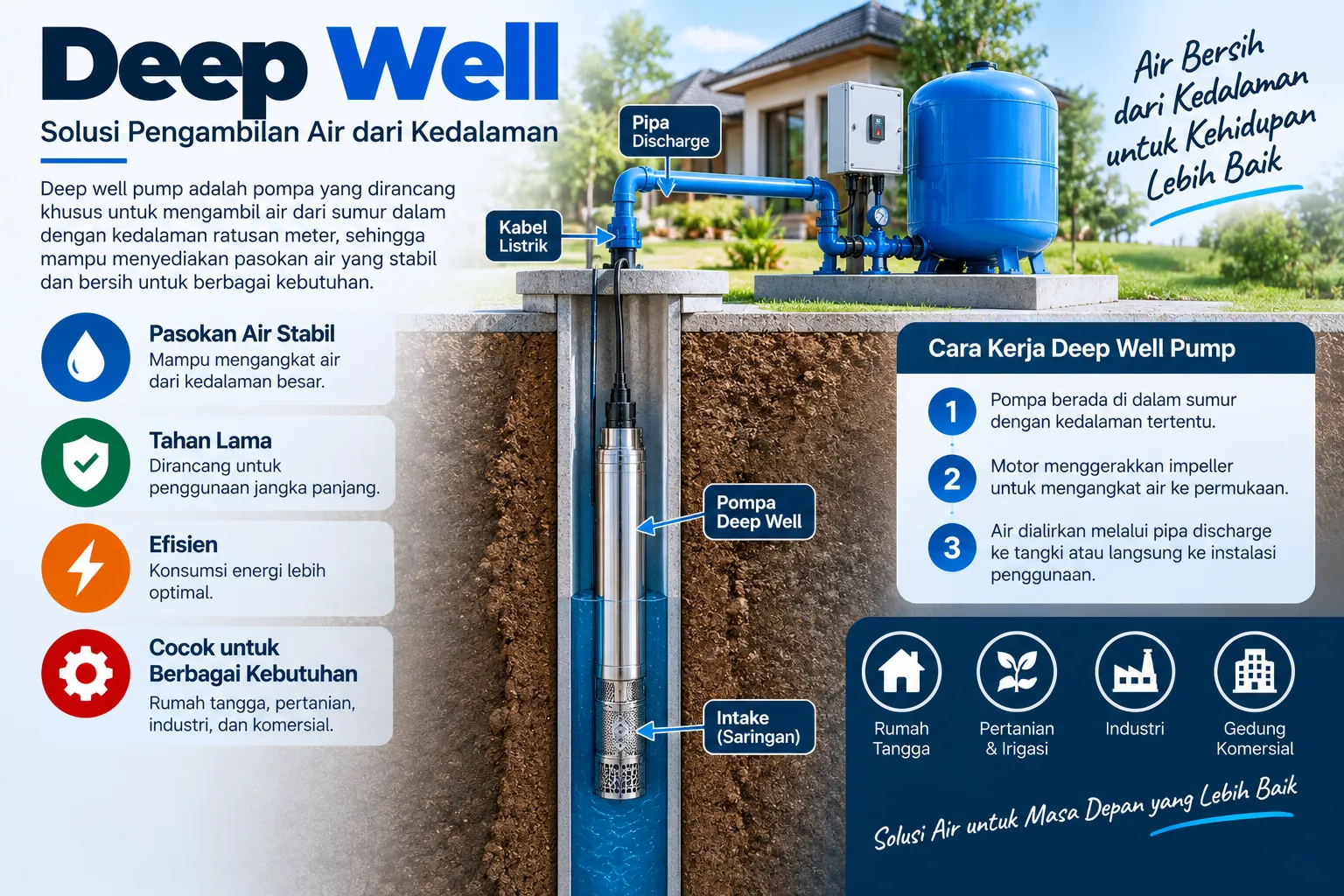

Kenapa Deep Well Wajib Pakai Pompa Submersible
Ini kesalahpahaman yang paling sering ditemui, dan akibatnya mahal. Banyak sumber menyebut jet pump atau semi jet pump sebagai pompa deep well. Secara teknis itu keliru.
Batas Fisika Pompa Hisap
Pompa permukaan bekerja dengan menciptakan tekanan rendah, lalu tekanan atmosfer yang mendorong air naik. Karena tekanan atmosfer di permukaan laut sekitar 1 atm atau setara 10,3 meter kolom air, secara teori itulah batas maksimum ketinggian hisap.
Dalam praktik, kerugian gesekan pipa dan kebocoran kecil membuat batas nyatanya hanya sekitar 7 sampai 8 meter. Semi jet pump dengan ejektor di dalam pompa mencapai sekitar 11 sampai 12 meter. Jet pump dengan ejektor yang diturunkan ke dalam sumur bisa mencapai sekitar 30 meter, tetapi efisiensinya menurun tajam.
Tidak ada pompa permukaan yang mampu menghisap dari 60 atau 100 meter, sekuat apa pun motornya. Batas itu ditentukan tekanan atmosfer, bukan daya pompa. Konversi angka tekanan ke ketinggian dapat Anda periksa lewat konverter satuan tekanan kami.
Cara Submersible Mengatasinya
Pompa submersible tidak menghisap. Unit ini diturunkan ke dalam sumur, terendam di bawah muka air, lalu mendorong air ke atas. Karena tidak ada proses hisap, batas 10 meter tadi tidak berlaku sama sekali.
| Jenis pompa | Batas kedalaman efektif | Cocok untuk |
|---|---|---|
| Pompa sumur dangkal biasa | 7 sampai 8 meter | Sumur gali |
| Semi jet pump | 11 sampai 12 meter | Sumur bor dangkal |
| Jet pump dengan ejektor sumur | sekitar 30 meter | Sumur menengah, efisiensi rendah |
| Submersible deep well | lebih dari 100 meter | Deep well sebenarnya |
Seri submersible sumur dalam seperti Grundfos SP dan Wilo Sub dirancang khusus untuk tugas ini, dengan diameter ramping agar masuk ke casing sumur bor standar.
Cara Menghitung Spesifikasi Pompa Deep Well
Total head adalah penjumlahan dari empat komponen. Menghitungnya salah membuat pompa terlalu kecil sehingga air tidak sampai, atau terlalu besar sehingga boros dan cepat rusak.
Total head = kedalaman muka air dinamis + tinggi tandon + kerugian pipa + tekanan sisa
| Komponen | Penjelasan |
|---|---|
| Muka air dinamis | Ketinggian muka air saat pompa bekerja, bukan saat diam. Selalu lebih rendah dari muka air statis. |
| Tinggi tandon | Jarak vertikal dari permukaan tanah ke tandon atas. |
| Kerugian pipa | Gesekan sepanjang pipa dan belokan. Kasarnya 10 sampai 15 persen dari panjang pipa. |
| Tekanan sisa | Tekanan yang masih dibutuhkan di titik keluar. |
Contoh Perhitungan
Sebuah vila memiliki sumur bor kedalaman 80 meter. Muka air statis di 25 meter, dan saat pompa bekerja turun ke 38 meter. Tandon berada 9 meter di atas tanah. Panjang total pipa sekitar 100 meter.
| Komponen | Nilai |
|---|---|
| Muka air dinamis | 38 m |
| Tinggi tandon | 9 m |
| Kerugian pipa (sekitar 12 persen) | 12 m |
| Tekanan sisa di tandon | 2 m |
| Total head | 61 m |
Perhatikan bahwa yang dipakai adalah 38 meter, bukan 80 meter kedalaman sumur. Kesalahan paling sering dalam pemilihan pompa deep well adalah memakai angka kedalaman sumur sebagai head, padahal pompa hanya perlu mengangkat air dari muka air dinamis.
Uji Pemompaan Menentukan Angkanya
Muka air dinamis dan debit optimum tidak bisa ditebak. Keduanya diperoleh dari uji pemompaan yang dilakukan setelah pengeboran selesai. Tanpa data ini, pemilihan pompa hanyalah perkiraan.
Mintalah kepada kontraktor pengeboran: log bor, gambar konstruksi sumur, hasil uji pemompaan, dan analisis debit optimum. Dokumen yang sama juga dibutuhkan untuk pengurusan izin.
Komponen dan Aturan Pemasangan
- Posisi pompa. Dipasang di atas saringan sumur, bukan sejajar apalagi di bawahnya. Memasang di bawah saringan membuat aliran pendingin motor terganggu.
- Perendaman minimum. Pompa harus tetap terendam meski muka air turun saat kemarau. Beri margin yang cukup.
- Pendinginan motor. Motor submersible didinginkan oleh air yang mengalir melewatinya. Bila diameter sumur terlalu besar dibanding pompa, kecepatan aliran menurun dan motor bisa terlalu panas. Solusinya memasang flow sleeve.
- Ukuran kabel. Kabel puluhan meter menimbulkan penurunan tegangan. Kabel yang terlalu kecil membuat motor bekerja pada tegangan rendah dan lebih cepat terbakar.
- Check valve. Mencegah air kembali turun dan mencegah hentakan saat pompa berhenti.
- Safety rope. Tali penahan agar pompa tidak jatuh bila sambungan pipa lepas.
- Proteksi kering. Wajib, bukan tambahan. Dibahas di bagian berikutnya.
Peran Tangki Tekanan pada Sistem Deep Well
Komponen ini sering dianggap opsional padahal ia yang menentukan umur pompa Anda.
Tanpa tangki tekanan, pompa submersible menyala setiap kali ada keran dibuka sedikit saja, lalu mati beberapa detik kemudian. Kondisi ini disebut short cycling. Untuk motor yang berada 60 meter di dalam sumur, setiap start berarti lonjakan arus dan panas, dan mengganti motor yang terbakar berarti membongkar seluruh rangkaian pipa.
Tangki tekanan menyimpan air bertekanan sehingga pemakaian kecil dilayani dari tangki, bukan dari pompa. Jumlah start per jam turun drastis.
| Aspek | Tanpa tangki tekanan | Dengan tangki tekanan |
|---|---|---|
| Jumlah start motor | Sangat sering | Jauh berkurang |
| Umur motor | Memendek | Panjang |
| Kestabilan tekanan | Naik turun | Stabil |
| Konsumsi listrik | Boros karena arus start berulang | Lebih hemat |
Tekanan awal udara di dalam tangki harus disetel sekitar 0,14 bar di bawah titik nyala pompa. Cara mengukur dan menyetelnya dijelaskan pada panduan otomatis pompa air.
Alternatifnya adalah sistem berpengendali inverter yang mengatur kecepatan pompa mengikuti kebutuhan, sehingga motor jarang berhenti sama sekali. Untuk gedung dan vila dengan pemakaian tinggi, pilihan ini biasanya lebih hemat dalam jangka panjang meski biaya awalnya lebih besar.
Proteksi Kering Bukan Aksesori
Motor submersible didinginkan dan dilumasi oleh air di sekelilingnya. Bila muka air turun sampai pompa terekspos, suhu naik sangat cepat dan gulungan terbakar dalam hitungan menit.
Risiko ini memuncak saat kemarau panjang. Pilihan proteksinya antara lain elektroda water level control di dalam sumur, sensor tekanan isap rendah, atau proteksi bawaan pada seri tertentu. Prinsip kerjanya dijelaskan pada panduan otomatis pompa air.
Perizinan Air Tanah di Indonesia
Bagian ini sering diabaikan sampai ada pemeriksaan, padahal konsekuensinya bisa berupa sanksi administratif hingga penutupan sumur.
Perizinan air tanah mengacu pada Permen ESDM No. 14 Tahun 2024 dan Kepmen ESDM No. 259.K/GL.01/MEM.G/2022 tentang standar penyelenggaraan Izin Pengusahaan Air Tanah. Pengajuannya dilakukan melalui sistem OSS dan memerlukan NIB.
Siapa yang Wajib Berizin
Penggunaan air tanah untuk kebutuhan rumah tangga sehari-hari umumnya dikecualikan. Kewajiban izin berlaku untuk kegiatan usaha, industri, perkantoran, hotel, dan pertanian skala besar. Ambang batas volume yang lazim dipakai adalah sekitar 100 meter kubik per bulan, meski ketentuannya dapat berbeda antar daerah.
Yang Harus Disiapkan
- Koordinat titik pengeboran dalam format decimal degree
- Rencana debit pengambilan dalam meter kubik per hari
- Rencana kedalaman dan diameter sumur bor
- Gambar konstruksi sumur
- Pernyataan kesanggupan membuat sumur resapan, sumur imbuhan, atau sumur pantau
- Dokumen lingkungan sesuai ketentuan
Kewajiban Setelah Izin Terbit
Inilah bagian yang paling sering luput dari perhitungan biaya proyek:
- Memasang meter air pada pipa keluar sumur
- Membangun sumur imbuhan atau sumur resapan
- Membangun sumur pantau dilengkapi perekam otomatis muka air tanah (AWLR), paling lama dua tahun sejak izin terbit
- Ketentuan sumur pantau berlaku satu unit untuk setiap sumur bor kelima
Ada pula pembatasan wilayah. DKI Jakarta memberlakukan zona bebas air tanah melalui Pergub 93 Tahun 2021, yang melarang bangunan berukuran tertentu mengambil air tanah di kawasan yang sudah terlayani jaringan perpipaan. Sebelum merencanakan deep well, pastikan lokasi Anda tidak berada di zona tersebut.
Kualitas Air Deep Well
Air dari akuifer tertekan lebih bersih dari pencemaran permukaan, tetapi bukan berarti langsung layak pakai. Justru karena bersentuhan lama dengan batuan, kandungan mineralnya sering tinggi.
| Masalah | Tandanya | Penanganan |
|---|---|---|
| Kandungan besi tinggi | Air jernih saat keluar lalu menguning, noda karat | Aerasi dan filter media penyaring besi |
| Mangan | Noda kehitaman pada keramik | Filter khusus mangan |
| Kesadahan tinggi | Sabun sulit berbusa, kerak pada pemanas | Water softener |
| Bau belerang | Bau seperti telur busuk | Aerasi dan karbon aktif |
| TDS tinggi | Rasa payau | Reverse osmosis |
| Intrusi air laut | Rasa asin, meningkat saat kemarau | Kurangi debit, evaluasi ulang kedalaman |
Di wilayah pesisir seperti Bali dan kawasan pantai lainnya, intrusi air laut adalah risiko nyata. Pemompaan berlebihan menurunkan tekanan air tawar sehingga air laut merembes masuk ke akuifer. Sekali terjadi, memulihkannya sangat sulit.
Lakukan uji laboratorium sebelum menentukan sistem pengolahan. Parameter minimum yang layak diuji adalah pH, TDS, besi, mangan, kesadahan, dan bakteri coliform.
Masalah Umum pada Sistem Deep Well
| Gejala | Penyebab yang mungkin | Tindakan |
|---|---|---|
| Debit menurun bertahap | Saringan sumur tersumbat endapan | Well development atau pembersihan kimia |
| Debit turun mendadak | Muka air jatuh, atau impeller aus | Ukur muka air dulu sebelum mengangkat pompa |
| Pompa mati sendiri berulang | Proteksi termal bekerja, motor terlalu panas | Cek perendaman, cek pendinginan, cek tegangan |
| Air keruh berpasir | Saringan rusak atau gravel pack tidak sempurna | Evaluasi konstruksi sumur |
| Motor terbakar berulang | Kabel terlalu kecil, tegangan turun | Hitung ulang ukuran kabel |
| Air berbau setelah lama tidak dipakai | Bakteri besi dalam sumur | Klorinasi sumur |
Aturan penting: jangan langsung mengangkat pompa ketika debit menurun. Ukur dulu muka air di dalam sumur. Bila muka air ternyata turun jauh, masalahnya ada pada sumur atau akuifer, dan mengganti pompa tidak akan menyelesaikan apa pun.
Perawatan Deep Well
| Periode | Yang dilakukan |
|---|---|
| Bulanan | Catat debit dan tekanan, catat jam operasi |
| Tiga bulanan | Ukur muka air statis dan dinamis, bandingkan tren |
| Enam bulanan | Periksa panel, kontaktor, dan tahanan isolasi kabel |
| Tahunan | Uji kualitas air, periksa check valve dan meter air |
| 3 sampai 5 tahun | Evaluasi kondisi sumur, pertimbangkan well development |
Pencatatan tren jauh lebih berguna daripada pemeriksaan sesaat. Muka air yang turun sedikit demi sedikit setiap tahun adalah peringatan dini bahwa pengambilan melebihi kemampuan pengisian akuifer.
Untuk memindahkan air permukaan dan genangan, bukan mengambil dari akuifer, jenis yang dipakai adalah unit drainase. Pilihannya dibahas pada panduan pompa drainage.
Batas aplikasi pabrik seperti suhu air, kandungan pasir, dan kedalaman perendaman berlaku pada semua merek; contoh angkanya bisa dilihat pada pembahasan pompa Pedrollo seri 4SR.
Untuk kebutuhan rumah tangga dengan muka air dangkal, pilihan yang lebih sederhana dibahas pada panduan sumur pompa, termasuk syarat konstruksi sumur terlindung.
Pertanyaan yang Sering Diajukan
Deep well adalah apa?
Sumur bor dalam yang menyadap air dari akuifer tertekan, umumnya pada kedalaman di atas 30 sampai 40 meter. Air dari lapisan ini lebih stabil debitnya dan lebih terlindung dari pencemaran permukaan dibanding sumur dangkal.
Berapa kedalaman deep well?
Bervariasi antar lokasi, umumnya di atas 30 sampai 40 meter dan bisa melebihi 150 meter. Yang menentukan bukan angka kedalamannya, melainkan pada kedalaman berapa akuifer tertekan ditemukan di lokasi tersebut.
Apakah jet pump bisa dipakai untuk deep well?
Tidak untuk sumur dalam yang sebenarnya. Pompa permukaan dibatasi tekanan atmosfer sehingga hanya mampu menghisap sekitar 7 sampai 8 meter, dan jet pump dengan ejektor sumur sekitar 30 meter. Untuk kedalaman di atas itu diperlukan pompa submersible.
Bagaimana cara memilih pompa deep well?
Hitung total head dari muka air dinamis, tinggi tandon, kerugian pipa, dan tekanan sisa. Pakai muka air dinamis, bukan kedalaman sumur. Data ini diperoleh dari uji pemompaan setelah pengeboran selesai.
Apakah membuat sumur bor perlu izin?
Untuk kebutuhan rumah tangga sehari-hari umumnya dikecualikan. Untuk kegiatan usaha, industri, hotel, dan perkantoran diperlukan Izin Pengusahaan Air Tanah yang diajukan melalui OSS, mengacu pada Permen ESDM No. 14 Tahun 2024.
Kenapa pompa submersible sering terbakar?
Penyebab tersering adalah motor kehabisan air pendingin saat muka air turun, ukuran kabel yang terlalu kecil sehingga tegangan drop, dan tegangan sumber yang tidak seimbang. Pasang proteksi kering dan hitung ulang ukuran kabel.
Kenapa air deep well berwarna kuning?
Umumnya karena kandungan besi terlarut. Air terlihat jernih saat keluar lalu menguning setelah bersentuhan dengan udara. Penanganannya dengan aerasi dilanjutkan filter media penyaring besi.
Berapa lama umur sumur deep well?
Konstruksi sumur yang baik dapat bertahan puluhan tahun, sementara pompanya umumnya perlu diganti lebih cepat. Umur sumur paling dipengaruhi oleh kualitas konstruksi awal, kesesuaian debit pengambilan, dan perawatan berkala.
Berapa biaya membuat deep well?
Bervariasi menurut kedalaman, diameter, jenis lapisan tanah, dan lokasi. Yang sering luput dari perhitungan adalah biaya di luar pengeboran itu sendiri: pompa dan panel, kabel, tangki tekanan, sistem pengolahan air, serta kewajiban perizinan seperti meter air dan sumur pantau.
Apakah deep well perlu tangki tekanan?
Sangat dianjurkan. Tanpa tangki tekanan, pompa menyala mati terus setiap kali keran dibuka sedikit, dan motor yang berada puluhan meter di dalam sumur akan cepat rusak. Alternatifnya sistem berpengendali inverter.
Butuh Bantuan Merencanakan Sumur Bor
Tim teknis Atlantis Mitra Persada membantu membaca hasil uji pemompaan, menghitung total head, menentukan ukuran kabel, dan memilih pompa submersible yang sesuai dengan konstruksi sumur Anda, tanpa biaya konsultasi. Sebagai distributor resmi Wilo dan Grundfos, kami memastikan setiap unit yang kami suplai asli dan bergaransi.
Konsultasi via WhatsApp
Prinsip kerja unit yang dipakai dijelaskan pada panduan pompa sentrifugal, dan sisi kelistrikannya pada dinamo motor listrik. Untuk pembuangan air kotor dari bak penampung, jenis yang dipakai berbeda dan dibahas pada pompa sumpit.
Untuk pompa permukaan, rumah pompa harus diisi cairan lebih dulu sebelum dinyalakan. Penjelasannya ada pada panduan priming pump.
Pembahasan khusus tentang pompanya, mulai dari pemilihan diameter dan daya, perbandingan satu fasa dan tiga fasa, sampai perhitungan ukuran kabel, ada pada panduan pompa deep well.
Lihat katalog pompa kami atau hubungi tim teknis untuk rekomendasi spesifikasi.
