Foot Valve: Fungsi, Ukuran, Posisi Pemasangan, dan Cara Ceknya

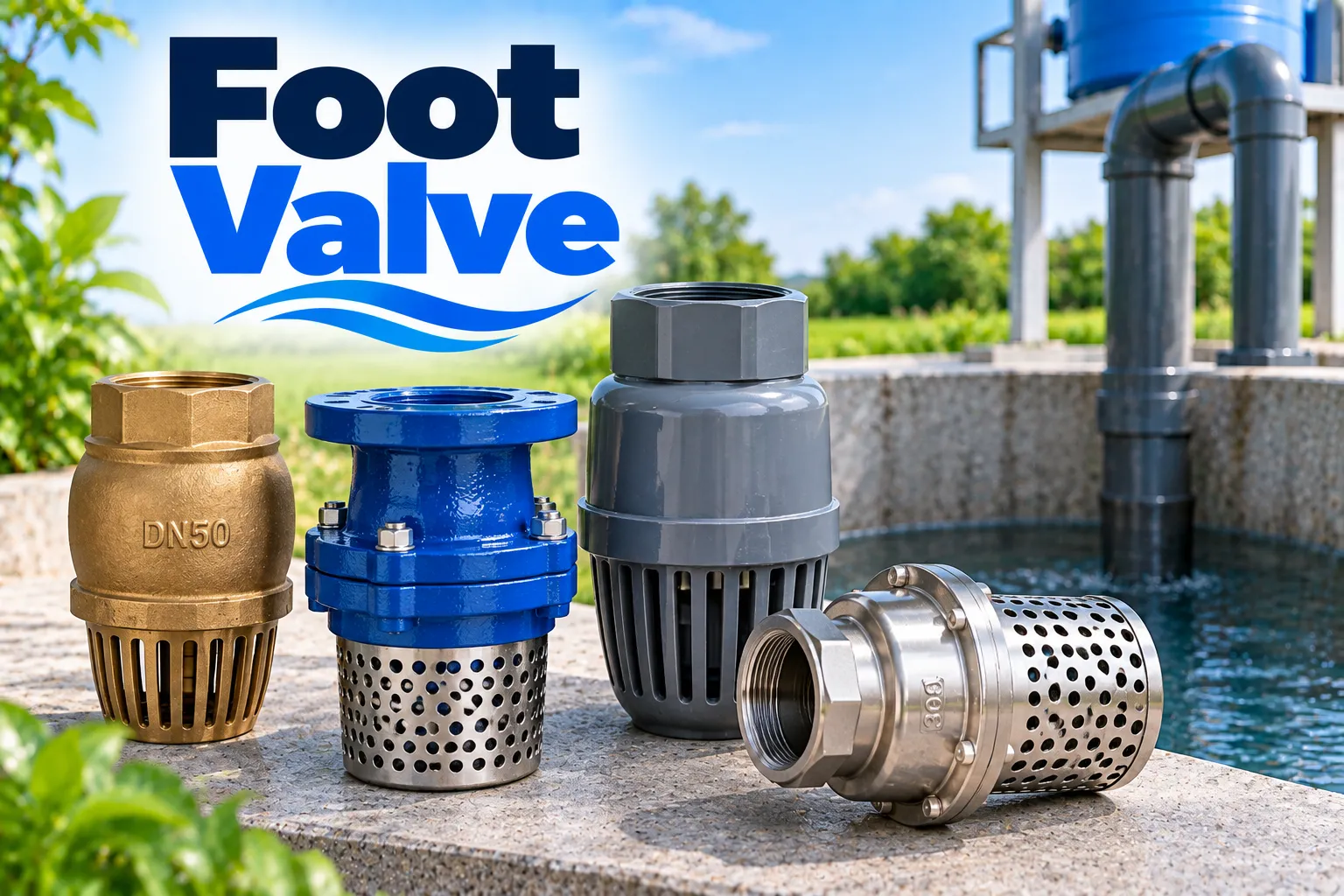

Foot valve adalah katup searah yang dipasang di ujung bawah pipa isap, di dalam air, dan dilengkapi saringan. Tugasnya dua sekaligus: menahan air agar tidak turun kembali saat pompa berhenti, sehingga pompa tetap terpancing, dan menyaring kotoran agar tidak terisap masuk ke impeler.

Di Indonesia komponen ini punya beberapa nama yang merujuk pada barang yang sama, yaitu foot klep dan tusen klep. Perbedaan penyebutan ini sering membuat pembeli bingung saat mencari penggantinya.

Kebanyakan halaman yang membahas topik ini berhenti pada pengertian dan daftar keunggulan. Yang justru menentukan keberhasilan instalasi jarang dibahas: seberapa dalam katup harus terendam, berapa jarak dari dasar sumur, ukuran mana yang benar, dan kenapa pompa tetap kehilangan pancingan meski katupnya baru. Artikel ini membahas bagian-bagian itu.

Foot Valve, Foot Klep, dan Tusen Klep

Ketiga istilah ini menunjuk pada komponen yang sama. Istilah pertama berasal dari bahasa Inggris, foot klep adalah penyerapannya ke bahasa sehari-hari, sedangkan tusen klep adalah sebutan yang lazim dipakai di banyak daerah, terutama untuk ukuran besar.

Perlu diperhatikan, sebagian penjual memakai istilah tusen klep untuk katup searah biasa yang tidak memiliki saringan. Karena itu saat memesan, sebutkan dengan jelas bahwa yang Anda butuhkan adalah katup searah berpenyaring untuk ujung pipa isap, bukan sekadar katup searah untuk jalur tekan.

Beda Foot Valve dan Check Valve

Keduanya sama-sama menahan aliran balik, tetapi tempat dan tugasnya berbeda. Kekeliruan memasang salah satu di posisi yang lain adalah penyebab gangguan yang cukup sering ditemui.

Pada banyak instalasi keduanya dipasang sekaligus: foot valve di ujung pipa isap, dan check valve di pipa tekan setelah pompa. Keduanya tidak saling menggantikan.

Posisi Pemasangan yang Menentukan Segalanya

Katup yang benar pun akan gagal bila ditempatkan keliru. Tiga jarak berikut adalah yang paling sering diabaikan di lapangan, dan ketiganya saling berkaitan.

Bagian yang paling sering luput adalah kedalaman rendaman. Ketika permukaan air turun di musim kemarau, jarak yang semula cukup bisa menjadi terlalu dangkal. Akibatnya terbentuk pusaran seperti air yang tersedot di lubang wastafel, dan udara ikut masuk ke pipa isap. Gejalanya berupa pompa yang tiba-tiba tidak stabil padahal beberapa bulan sebelumnya normal, dan komponennya sering diganti tanpa perlu.

Sebaliknya, menempatkan katup terlalu dekat dasar membuat saringan mengisap endapan. Ini terlihat sebagai saringan yang buntu berulang kali meski baru dibersihkan.

Menentukan Ukuran yang Benar

Ukuran katup mengikuti diameter pipa isap, bukan diameter lubang keluar pompa. Ini pembeda penting karena pipa isap umumnya dibuat satu tingkat lebih besar daripada lubang isap pompa untuk menekan kerugian gesek.

Jangan mengecilkan ukuran dengan alasan harga. Katup yang lebih kecil dari pipa isap menciptakan penyempitan tepat di titik paling kritis, menaikkan kecepatan aliran, dan menurunkan tekanan di sisi isap. Inilah pemicu kavitasi yang sering dikira kerusakan pompa.

Perhatikan juga luas bukaan saringan. Saringan yang baik memiliki total luas lubang beberapa kali lipat luas penampang pipa, agar kerugian tekanannya tetap kecil meski sebagian lubang tertutup kotoran.

Memilih Material Foot Klep

Material menentukan umur pakai dan harga. Pilihannya mengikuti sifat cairan, ukuran, dan kondisi pemasangan.

Satu catatan tentang PVC yang sering menimbulkan kekecewaan: bahan ini aman di dalam air, tetapi menjadi getas bila lama terkena sinar matahari. Karena itu bagian yang terpapar sebaiknya dilindungi, dan jangan gunakan katup PVC yang sudah lama disimpan di luar ruangan.

Untuk sambungannya, ukuran kecil umumnya memakai ulir, sedangkan ukuran besar memakai flens dengan standar tertentu. Saat memesan ukuran besar, sebutkan standar flensnya agar lubang bautnya cocok dengan pipa yang ada.

Jenis Mekanisme Penutup

Bagian yang menutup aliran balik tersedia dalam beberapa bentuk, dan pilihannya berpengaruh pada kecepatan penutupan.

• Cakram berpegas. Menutup cepat karena dibantu pegas, sehingga air tidak sempat turun jauh. Kerugian tekanannya sedikit lebih besar.
• Cakram berayun tanpa pegas. Menutup mengandalkan berat dan aliran balik. Kerugian tekanan lebih kecil, tetapi penutupannya sedikit lebih lambat.
• Bola. Memakai bola yang naik saat mengisap dan jatuh menutup lubang saat pompa berhenti. Konstruksinya sederhana dan tahan terhadap kotoran halus.

Untuk instalasi dengan tinggi isap besar, tipe berpegas umumnya lebih menguntungkan karena kolom air yang panjang akan turun lebih cepat bila penutupan terlambat.

Merancang Sisi Isap secara Keseluruhan

Katup di ujung pipa hanyalah satu bagian. Sisi isap bekerja sebagai satu kesatuan, dan mengganti satu komponen tanpa memperbaiki yang lain jarang menyelesaikan masalah.

Poin terakhir layak ditekankan karena sering disalahpahami. Sambungan yang tidak meneteskan air belum tentu kedap udara. Pada sisi isap, tekanan di dalam pipa lebih rendah daripada di luar, sehingga udara tersedot masuk lewat celah yang terlalu kecil untuk meloloskan air. Inilah sebabnya kebocoran di sisi isap sulit ditemukan dengan pemeriksaan mata biasa.

Cekungan pada pipa mendatar juga sering terbentuk tanpa disengaja, terutama pada jalur panjang yang ditopang seadanya. Udara terkumpul di titik tertinggi cekungan, lalu tertahan di sana dan memutus kolom air. Gejalanya mirip katup rusak, padahal penyebabnya ada pada penopang pipa.

Perhitungan kerugian gesek dan pengaruhnya terhadap head total dibahas pada panduan sumur pompa, sedangkan pemilihan jenis pompanya sendiri ada pada artikel jenis pompa.

Tanda Foot Valve Sudah Rusak

Cara memeriksanya cukup sederhana dan bisa dilakukan sendiri. Isi penuh pipa isap dan rumah pompa, lalu matikan pompa dan diamkan beberapa jam. Bila keesokan harinya pompa masih terpancing, katup bekerja baik. Bila harus dipancing ulang, kemungkinan besar ada kebocoran, dan penyebabnya bisa pada katup atau pada sambungan pipa isap.

Perlu ditekankan, tidak semua kehilangan pancingan berasal dari katup. Kebocoran udara pada sambungan pipa isap memberi gejala yang persis sama. Bedanya, kebocoran udara sering disertai gelembung yang terlihat pada air keluar. Prosedur lengkap pemancingannya dibahas pada artikel priming pump.

Apakah Pompa Bisa Bekerja Tanpa Katup Ini

Bisa, tergantung jenis pompanya. Tidak semua instalasi membutuhkannya.

Pada pompa self priming, ketiadaan katup berarti pompa harus mengeluarkan udara dari seluruh pipa isap setiap kali start. Prosesnya memakan waktu dan mempercepat keausan, sehingga memasangnya tetap lebih menguntungkan meski secara teknis tidak wajib.

Kesalahan yang Sering Terjadi di Lapangan

• Mengganti katup padahal masalahnya di sambungan. Kebocoran udara pada pipa isap memberi gejala yang sama persis dengan katup bocor.
• Memakai ukuran lebih kecil karena harganya lebih murah. Penyempitan di sisi isap adalah pemicu kavitasi yang merusak impeler.
• Menempelkan katup ke dasar sumur. Saringan mengisap endapan dan buntu berulang kali.
• Melilit ulir dengan seal berlebihan. Bahan seal yang terdorong ke dalam dapat mengganjal cakram sehingga tidak menutup rapat.
• Membiarkan saringan tidak pernah dibersihkan. Debit turun perlahan dan sering disalahartikan sebagai pompa melemah.
• Memasang di jalur tekan. Posisi itu adalah tempat check valve, bukan katup berpenyaring.
• Mengabaikan penurunan muka air musiman. Kedalaman rendaman yang cukup di musim hujan bisa menjadi terlalu dangkal saat kemarau.

Dari seluruh daftar di atas, dua yang pertama menyebabkan kerugian paling besar. Mengganti komponen yang sebenarnya masih baik berarti biaya keluar tanpa hasil, sementara penyempitan di sisi isap merusak impeler secara perlahan sehingga penyebabnya jarang dikaitkan dengan pilihan ukuran katup bertahun-tahun sebelumnya.

Perawatan dan Yang Menentukan Harga

Komponen ini termasuk suku cadang habis pakai, bukan bagian permanen. Jadwal pemeriksaan yang masuk akal:

• Tiga bulanan. Amati apakah pompa masih terpancing setelah semalam berhenti.
• Enam bulanan. Angkat dan bersihkan saringan, terutama pada sumber air terbuka yang berlumut.
• Tahunan. Periksa kondisi karet dudukan, pegas, dan keutuhan saringan.
• Setiap kemarau panjang. Ukur ulang muka air, pastikan kedalaman rendaman masih memadai.
• Setelah banjir. Periksa endapan lumpur di sekitar katup.

Harganya sendiri ditentukan oleh ukuran, material, jenis sambungan, dan mekanisme penutupnya. Katup ukuran besar dengan sambungan flens dan bahan tahan korosi berada di kelas harga yang jauh berbeda dari katup PVC berukuran kecil. Karena perannya menjaga seluruh sistem tetap bekerja, memilih yang paling murah untuk instalasi penting jarang menguntungkan: biaya penggantian sering lebih kecil daripada biaya satu kali pompa rusak karena berjalan kering.

Daftar komponen habis pakai lainnya dibahas pada panduan sparepart pompa air.

Kerugian yang ditimbulkannya masuk ke perhitungan, lihat panduan head adalah.

Pada sumur dalam, susunan isapnya berbeda, lihat panduan pompa submersible.

Kendali penyalaan pompa dibahas pada panduan otomatis pompa air.

Prinsip pompa yang memerlukan pancingan dibahas pada panduan sentrifugal.

Pertanyaan yang Sering Diajukan

Apa fungsi foot valve pada pompa air?

Fungsinya menahan air agar tidak turun kembali ke sumber saat pompa berhenti, sehingga pompa tetap terpancing dan siap bekerja. Saringan yang menyatu dengannya sekaligus mencegah kotoran, daun, dan kerikil terisap masuk ke impeler.

Apa beda foot valve dan check valve?

Katup ini dipasang di ujung bawah pipa isap di dalam air dan selalu dilengkapi saringan. Check valve dipasang pada jalur pipa, umumnya di sisi tekan, dan tidak memiliki saringan. Keduanya sama-sama menahan aliran balik tetapi tidak saling menggantikan.

Apakah foot klep dan tusen klep itu sama?

Keduanya merujuk pada komponen yang sama, hanya berbeda penyebutan. Namun sebagian penjual memakai istilah tusen klep untuk katup searah tanpa saringan, jadi sebutkan dengan jelas bahwa yang dimaksud adalah katup berpenyaring untuk ujung pipa isap.

Kenapa pompa tetap kehilangan pancingan padahal foot valve baru diganti?

Penyebab paling sering adalah kebocoran udara pada sambungan pipa isap, bukan pada katupnya. Penyebab lain adalah kedalaman rendaman yang kurang sehingga terbentuk pusaran yang mengisap udara, terutama saat muka air turun di musim kemarau.

Berapa ukuran foot valve yang tepat?

Ikuti diameter pipa isap, bukan lubang keluar pompa. Mengecilkan ukurannya menciptakan penyempitan di titik paling kritis, menaikkan kecepatan aliran, dan dapat memicu kavitasi yang merusak impeler.

Apakah boleh dipasang mendatar?

Tidak dianjurkan. Komponen ini dirancang bekerja tegak dengan saringan menghadap ke bawah, karena penutupannya mengandalkan berat cakram atau bola dibantu aliran balik. Pemasangan mendatar membuat penutupan tidak rapat.

Kesimpulan

Komponen ini kecil dan murah, tetapi menentukan apakah seluruh instalasi bekerja atau tidak. Tiga hal yang paling menentukan adalah ukurannya mengikuti pipa isap, posisinya tegak dengan rendaman yang cukup, dan jaraknya dari dasar cukup untuk menghindari endapan. Bila pompa berulang kali kehilangan pancingan, periksa ketiganya lebih dulu sebelum mengganti pompanya.
