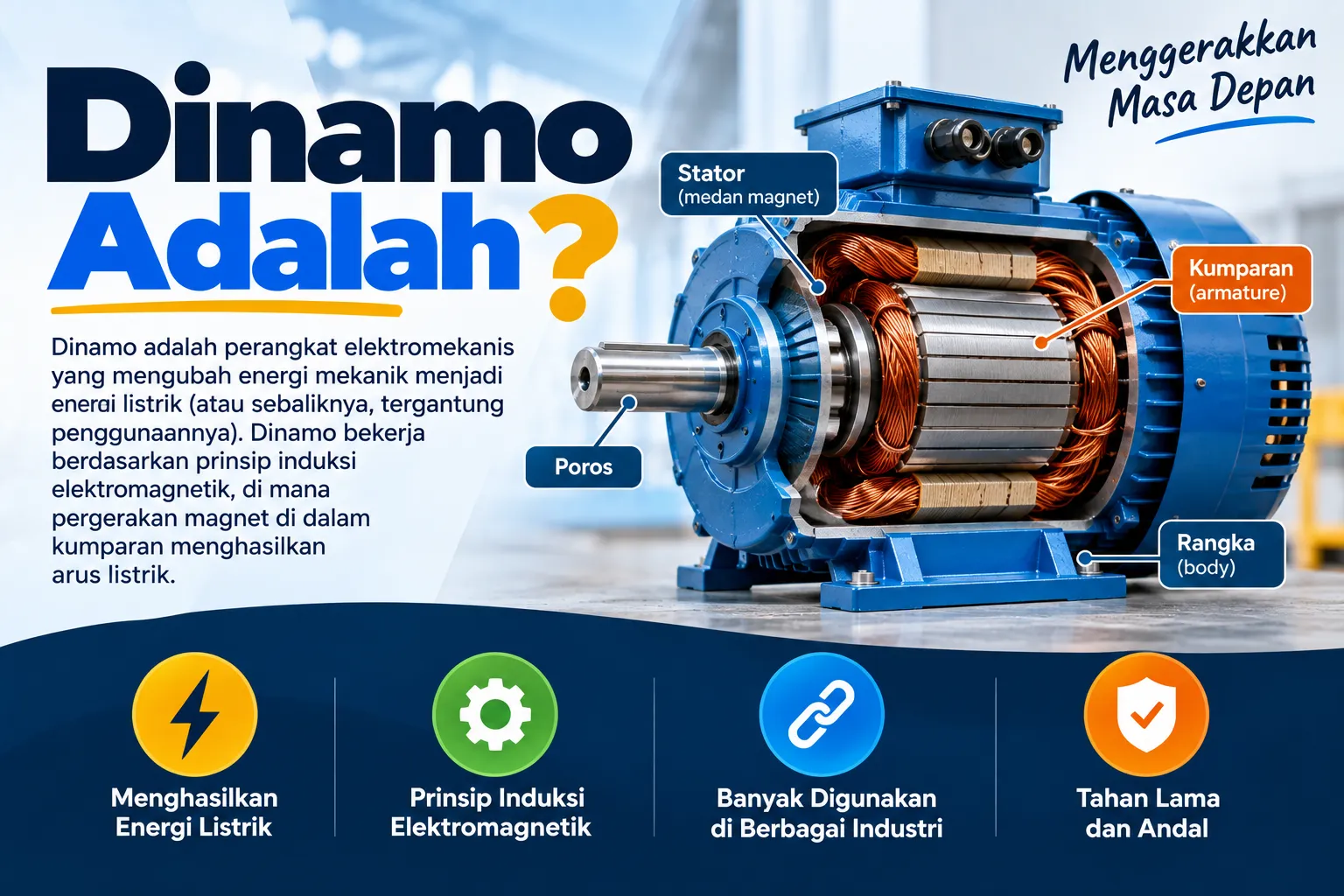

Dinamo adalah alat yang mengubah energi gerak menjadi energi listrik. Namanya berasal dari kata Yunani dynamis yang berarti kekuatan. Dalam pemakaian sehari-hari di Indonesia, istilah ini justru lebih sering dipakai untuk menyebut motor listrik, yaitu alat yang bekerja sebaliknya: mengubah listrik menjadi gerak.
- Dinamo Adalah Alat Pengubah Energi
- Kenapa Orang Menyebut Motor Listrik sebagai Dinamo
- Cara Kerja Dinamo
- Siapa Penemu Dinamo
- Sejarah Singkat dan Kenapa Istilahnya Bertahan
- Kenapa Ini Penting Saat Membeli
- Beda Dinamo, Generator, dan Alternator
- Arti Istilah Dinamo yang Sering Ditanyakan
- Istilah Berdasarkan Aplikasi
- Istilah Servis dan Perbaikan
- Istilah yang Mirip tetapi Berbeda
- Jenis Dinamo
- Komponen Utamanya
- Contoh Dinamo dalam Kehidupan Sehari-hari
- Apakah Dinamo Bisa Menghasilkan Listrik
- Tanda Dinamo Mulai Bermasalah
- Membaca Spesifikasi Dinamo di Toko
- Ganti Baru atau Gulung Ulang
- Pertanyaan yang Sering Diajukan
- Dinamo adalah alat yang dapat mengubah energi apa?
- Apa fungsi dinamo?
- Apa beda dinamo dan generator?
- Apakah dinamo bisa menghasilkan listrik?
- Apa itu gulung dinamo atau rewinding?
- Apa itu sirlak pada dinamo?
- Apakah dinamometer sama dengan dinamo?
- Berapa kW satu HP pada dinamo?
- Butuh Bantuan Memilih Penggerak Pompa
Karena itu satu kata dipakai untuk dua hal yang berlawanan, ditambah puluhan istilah turunan seperti gulung dinamo, sirlak, dinamo ampere, sampai dinamometer yang sebenarnya alat berbeda. Panduan ini menjelaskan semuanya dalam satu tempat, sehingga Anda tidak perlu menebak arti istilah saat berbicara dengan teknisi.
Untuk memilih dan menghitung spesifikasi penggerak pompa, panduan teknisnya ada terpisah pada dinamo motor listrik.
Dinamo Adalah Alat Pengubah Energi
Secara ilmiah, dinamo adalah mesin listrik yang mengubah energi mekanik menjadi energi listrik searah melalui proses induksi elektromagnetik.
| Arah perubahan energi | Nama yang benar | Contoh |
|---|---|---|
| Gerak menjadi listrik | Dinamo atau generator | Dinamo sepeda, alternator mobil |
| Listrik menjadi gerak | Motor listrik | Penggerak pompa, kipas, mesin cuci |
Jadi jawaban untuk pertanyaan tentang perubahan energi pada dinamo adalah: energi gerak berubah menjadi energi listrik. Sebagian energi juga berubah menjadi panas dan suara, dan itulah sebabnya efisiensinya tidak pernah seratus persen.
Kenapa Orang Menyebut Motor Listrik sebagai Dinamo
Kebiasaan ini punya akar sejarah. Ketika listrik mulai masuk ke Indonesia, alat berputar bertenaga listrik yang pertama dikenal masyarakat memang berbentuk mirip, dan istilah dinamo menempel pada keduanya.
Akibatnya, ketika seseorang berkata dinamo pompanya rusak, yang dimaksud hampir selalu motor listrik penggeraknya, bukan generator. Dalam percakapan sehari-hari pemakaian ini sudah diterima. Yang penting adalah menyadari perbedaannya saat membaca dokumen teknis atau memesan barang.
Cara Kerja Dinamo
Dasarnya adalah Hukum Faraday tentang induksi elektromagnetik: bila sebuah penghantar bergerak memotong medan magnet, pada penghantar itu timbul Gaya Gerak Listrik.
- Poros diputar oleh tenaga dari luar, misalnya kayuhan sepeda atau putaran mesin.
- Kumparan berputar di dalam medan magnet, memotong garis gaya magnet.
- Timbul arus induksi pada kumparan.
- Komutator mengarahkan arus agar keluarannya searah, atau slip ring bila keluarannya bolak-balik.
Besar listrik yang dihasilkan ditentukan tiga hal: jumlah lilitan kumparan, kekuatan medan magnet, dan kecepatan putaran. Itulah sebabnya lampu sepeda menyala lebih terang ketika dikayuh lebih cepat, dan sebabnya alternator kendaraan menghasilkan pengisian lebih besar pada putaran mesin yang lebih tinggi.
Siapa Penemu Dinamo
| Tahun | Tokoh | Kontribusi |
|---|---|---|
| 1831 | Michael Faraday | Menemukan prinsip induksi elektromagnetik |
| 1832 | Hippolyte Pixii | Membuat dinamo praktis pertama |
| 1867 | Werner von Siemens | Merumuskan prinsip dinamo-elektrik |
| 1871 | Zénobe Gramme | Menyempurnakan desain untuk produksi komersial |
Nikola Tesla sering dikaitkan dengan topik ini, tetapi kontribusi utamanya adalah motor induksi arus bolak-balik pada 1887, teknologi yang justru dipakai pada hampir semua penggerak pompa modern.
Sejarah Singkat dan Kenapa Istilahnya Bertahan
Pada abad ke-19, alat penghasil listrik dari putaran adalah teknologi baru yang mengubah cara pabrik bekerja. Sebelumnya mesin digerakkan uap melalui poros transmisi panjang yang membentang di langit-langit ruangan.
Ketika listrik masuk, satu poros panjang itu digantikan banyak unit kecil yang ditempatkan langsung di setiap mesin. Perubahan ini membuat tata letak pabrik jauh lebih fleksibel dan menjadi salah satu pendorong revolusi industri kedua.
Istilahnya lalu terbawa ke bahasa sehari-hari di banyak negara, termasuk Indonesia, dan bertahan meski teknologinya sudah berganti. Alternator menggantikan konstruksi lama pada kendaraan, dan motor induksi menggantikannya pada mesin industri, tetapi sebutannya tidak ikut berganti.
Kenapa Ini Penting Saat Membeli
Ketika Anda menelepon toko dan menyebut satu kata itu, penjual bisa menawarkan tiga barang yang sangat berbeda: motor penggerak, alternator kendaraan, atau starter. Ketiganya tidak saling menggantikan.
Cara paling aman adalah menyebut fungsinya, bukan namanya. Misalnya penggerak pompa air tiga fasa 5,5 kW, atau alternator pengisi aki untuk kendaraan tertentu. Dengan begitu tidak ada ruang untuk salah paham.
Hal yang sama berlaku saat memesan jasa servis. Sebutkan gejalanya, bukan diagnosanya. Teknisi yang mendengar bahwa unit berdengung tanpa berputar akan memeriksa hal yang berbeda dari yang mendengar permintaan gulung ulang.
Beda Dinamo, Generator, dan Alternator
Ketiganya sama-sama menghasilkan listrik dari gerak, tetapi berbeda pada cara mengalirkan arusnya keluar.
| Aspek | Dinamo | Alternator |
|---|---|---|
| Keluaran | Arus searah (DC) | Arus bolak-balik, disearahkan oleh dioda |
| Komponen pengarah | Komutator dan sikat karbon | Slip ring, atau tanpa sikat |
| Bagian yang berputar | Kumparan | Umumnya medan magnet |
| Keluaran pada putaran rendah | Kecil | Sudah memadai |
| Perawatan | Sikat karbon aus | Lebih sedikit |
| Dipakai pada | Kendaraan lama, dinamo sepeda | Kendaraan modern, genset |
Karena alternator sudah menghasilkan pengisian pada putaran rendah, kendaraan modern meninggalkannya. Namun di bengkel Indonesia, alternator tetap sering disebut dinamo ampere.
Istilah generator sendiri lebih luas dan mencakup keduanya. Dalam dokumen teknis, generator biasanya merujuk pada unit besar seperti pada genset atau pembangkit listrik.
Arti Istilah Dinamo yang Sering Ditanyakan
Bagian ini menjawab istilah-istilah yang muncul di bengkel, toko, dan percakapan teknisi, tetapi jarang dijelaskan di satu tempat.
Istilah Berdasarkan Aplikasi
| Istilah | Artinya |
|---|---|
| Starter | Motor listrik yang memutar mesin saat distarter. Bekerja sebentar dengan arus sangat besar. |
| Ampere | Sebutan lapangan untuk alternator, yang mengisi aki saat mesin hidup. |
| Mobil | Bisa berarti starter atau alternator, tergantung konteks. Tanyakan yang mana. |
| Sepeda | Generator kecil yang digerakkan roda untuk menyalakan lampu. |
| Alternator | Sama dengan dinamo ampere, penyebutan gabungan yang lazim di bengkel. |
| Brushless | Motor tanpa sikat karbon, dikendalikan elektronik. Lebih awet karena tidak ada bagian yang aus bergesekan. |
| Motor | Penyebutan umum untuk motor listrik penggerak mesin. |
Istilah Servis dan Perbaikan
| Istilah | Artinya | Kapan dibutuhkan |
|---|---|---|
| Gulung ulang | Melilit ulang kawat email pada stator atau rotor | Setelah lilitan terbakar atau korslet |
| Rewinding | Istilah teknis untuk gulung ulang, prosesnya sama | Sama seperti di atas |
| Sirlak | Vernis isolasi yang melapisi lilitan setelah digulung | Bagian wajib dari proses gulung ulang |
| Break in | Masa pemakaian awal dengan beban ringan | Setelah servis besar atau penggantian bearing |
| HP | Horsepower atau daya kuda, satuan daya. Satu HP setara sekitar 0,746 kW | Membaca spesifikasi dan membandingkan unit |
Yang Perlu Diperhatikan Saat Gulung Ulang
Menggulung ulang lebih murah daripada membeli baru, tetapi hasilnya sangat bergantung pada ketelitian pengerjaan.
- Jumlah lilitan dan diameter kawat harus sama dengan aslinya. Perubahan sedikit saja mengubah karakteristik dan efisiensi.
- Kualitas kawat email menentukan ketahanan terhadap panas. Kawat murah lebih cepat gagal.
- Sirlak harus meresap sempurna, biasanya dengan pemanasan, agar isolasi merata.
- Efisiensi umumnya menurun sedikit setelah gulung ulang. Untuk motor yang bekerja terus menerus, selisih efisiensi bisa melampaui penghematan biayanya dalam beberapa tahun.
- Cari tahu penyebab terbakarnya lebih dulu. Bila penyebabnya kehilangan satu fasa atau kabel terlalu kecil, motor yang baru digulung akan terbakar lagi.
Penyebab kegagalan lilitan dan cara mencegahnya dibahas pada panduan motor listrik 3 fasa.
Istilah yang Mirip tetapi Berbeda
| Istilah | Sebenarnya apa |
|---|---|
| Dinamometer | Alat ukur untuk mengukur gaya, torsi, atau daya. Bukan penghasil listrik. Dipakai menguji keluaran mesin. |
| Metamorf dinamo | Istilah geologi. Dinamo-metamorfisme adalah perubahan batuan akibat tekanan dan gesekan, tidak berhubungan dengan kelistrikan. |
| Kilikan | Sebutan pasar untuk unit kecil yang digulung ulang atau dimodifikasi, umumnya di kalangan hobi. |
Dua istilah pertama sering muncul di hasil pencarian yang sama padahal bidangnya berbeda. Dinamometer adalah alat ukur, sedangkan metamorf dinamo adalah istilah ilmu kebumian.
Jenis Dinamo
| Jenis | Ciri | Contoh pemakaian |
|---|---|---|
| Tipe DC | Memakai komutator, keluaran searah | Dinamo sepeda, mainan, starter kendaraan |
| Tipe AC | Memakai slip ring, keluaran bolak-balik | Genset, pembangkit listrik |
| Brushed | Ada sikat karbon yang bergesekan | Peralatan kecil, harga terjangkau |
| Brushless | Tanpa sikat, dikendalikan elektronik | Kendaraan listrik, kipas modern, drone |
Komponen Utamanya
- Stator — bagian diam yang menghasilkan atau menerima medan magnet.
- Rotor — bagian berputar, disebut juga armature pada dinamo DC.
- Komutator — cincin belah yang menyearahkan arus pada tipe DC.
- Sikat karbon — penghubung arus ke bagian berputar, komponen habis pakai.
- Poros — meneruskan putaran.
- Bearing — menopang poros agar putaran halus.
Contoh Dinamo dalam Kehidupan Sehari-hari
| Contoh | Arah perubahan energi |
|---|---|
| Sepeda menyalakan lampu lewat generator kecil | Gerak menjadi listrik |
| Alternator mengisi aki kendaraan | Gerak menjadi listrik |
| Genset menghasilkan listrik cadangan | Gerak menjadi listrik |
| Motor penggerak pompa air | Listrik menjadi gerak |
| Kipas angin dan blender | Listrik menjadi gerak |
| Starter kendaraan | Listrik menjadi gerak |
Tiga contoh pertama adalah dinamo dalam arti yang sebenarnya. Tiga contoh terakhir adalah motor listrik, meski sehari-hari tetap disebut dinamo.
Apakah Dinamo Bisa Menghasilkan Listrik
Bisa, dan memang itulah fungsi aslinya. Yang perlu diluruskan adalah pertanyaan sebaliknya: apakah motor listrik biasa bisa dipakai sebagai penghasil listrik dengan cara memutar porosnya.
Secara teori bisa, tetapi tidak praktis. Motor induksi memerlukan sumber eksitasi dan pengaturan khusus agar menghasilkan tegangan yang stabil. Tanpa itu, keluarannya tidak bisa diandalkan. Untuk kebutuhan pembangkitan, gunakan generator yang memang dirancang untuk tugas tersebut.
Tanda Dinamo Mulai Bermasalah
| Gejala | Kemungkinan penyebab | Tindakan |
|---|---|---|
| Berdengung tapi tidak berputar | Kapasitor lemah atau kehilangan satu fasa | Matikan segera, periksa kelistrikan |
| Cepat panas pada beban normal | Ventilasi tertutup atau tegangan tidak seimbang | Bersihkan sirip, ukur tegangan |
| Bau gosong | Lilitan mulai terbakar | Hentikan pemakaian, jangan dinyalakan lagi |
| Suara kasar atau bergetar | Bearing aus atau poros tidak lurus | Periksa bearing dan kelurusan |
| Percikan api di sikat karbon | Sikat aus atau komutator kotor | Ganti sikat, bersihkan komutator |
| Putaran melemah bertahap | Lilitan mulai melemah atau beban bertambah | Ukur arus, bandingkan dengan nameplate |
Bau gosong adalah tanda yang tidak boleh diabaikan. Sekali tercium, hentikan pemakaian. Menyalakannya kembali untuk mengecek hampir selalu menyelesaikan kerusakan yang tadinya masih bisa diperbaiki.
Membaca Spesifikasi Dinamo di Toko
Saat membeli, angka pada pelat atau kemasan menentukan cocok tidaknya unit dengan kebutuhan Anda. Enam baris berikut yang paling penting.
| Baris | Artinya | Yang perlu diperiksa |
|---|---|---|
| Watt atau HP | Daya keluaran di poros | Satu HP setara sekitar 0,746 kW. Daya yang diserap dari jaringan selalu lebih besar. |
| Volt | Tegangan kerja | 220 V untuk satu fasa, 380 V untuk tiga fasa |
| Ampere | Arus nominal | Dasar pemilihan kabel dan pengaman |
| RPM | Kecepatan putar | Menentukan cocok tidaknya dengan beban |
| Hz | Frekuensi | Harus 50 Hz. Unit 60 Hz berputar lebih lambat di Indonesia |
| IP | Tingkat proteksi | IP55 untuk ruang kering, lebih tinggi untuk area basah |
Baris frekuensi sering diabaikan padahal akibatnya besar. Unit yang dirancang untuk 60 Hz akan berputar sekitar 17 persen lebih lambat pada jaringan 50 Hz, sehingga tenaganya tidak sesuai spesifikasi katalog.
Ganti Baru atau Gulung Ulang
Pertanyaan ini muncul setiap kali lilitan terbakar. Tidak ada jawaban tunggal, tetapi empat pertimbangan berikut biasanya cukup untuk memutuskan.
| Pertimbangan | Cenderung gulung ulang | Cenderung ganti baru |
|---|---|---|
| Jam operasi | Beberapa jam sehari | Hampir terus menerus |
| Ukuran daya | Besar, biaya unit baru tinggi | Kecil, selisih harga tipis |
| Umur unit | Masih relatif baru | Sudah tua dan pernah digulung |
| Kelas efisiensi | Sudah tinggi | Masih kelas lama, ada peluang hemat listrik |
Untuk unit yang bekerja hampir sepanjang hari, selisih efisiensi setelah gulung ulang sering melampaui penghematan biayanya dalam beberapa tahun. Sebaliknya, untuk unit besar yang jarang dipakai, menggulung ulang jauh lebih masuk akal.
Yang tidak boleh dilewati: cari penyebab terbakarnya lebih dulu. Bila akarnya kehilangan satu fasa, ukuran kabel yang tidak memadai, atau beban berlebih, maka unit yang baru digulung akan terbakar lagi dengan pola yang sama.
Penerapannya pada motor penggerak pompa dibahas pada panduan electric pump.
Jenis motor yang sengaja dibuat tidak seimbang dibahas pada panduan vibration motor.
Cara menjalankan motor berdaya besar dibahas pada panduan wiring star delta.
Komponen bantu pada motor satu fasa dibahas pada panduan kapasitor pompa air.
Cara memesan komponen pengganti dibahas pada panduan sparepart pompa air.
Untuk unit tiga fasa, pembahasannya ada pada panduan pompa air 3 phase.
Pertanyaan yang Sering Diajukan
Dinamo adalah alat yang dapat mengubah energi apa?
Energi gerak menjadi energi listrik. Sebagian energi juga berubah menjadi panas dan suara, sehingga efisiensinya tidak pernah seratus persen.
Apa fungsi dinamo?
Menghasilkan listrik dari putaran, seperti pada dinamo sepeda dan alternator kendaraan. Dalam pemakaian sehari-hari di Indonesia, istilah ini juga dipakai untuk motor listrik yang fungsinya justru menggerakkan mesin.
Apa beda dinamo dan generator?
Dinamo menghasilkan arus searah menggunakan komutator, sedangkan alternator menghasilkan arus bolak-balik menggunakan slip ring. Istilah generator lebih luas dan mencakup keduanya, biasanya untuk unit berkapasitas besar.
Apakah dinamo bisa menghasilkan listrik?
Bisa, karena itulah fungsi aslinya. Sebaliknya, motor listrik biasa secara teori dapat dipakai sebagai penghasil listrik tetapi tidak praktis karena memerlukan sumber eksitasi dan pengaturan khusus.
Apa itu gulung dinamo atau rewinding?
Melilit ulang kawat email pada stator atau rotor setelah lilitan lama terbakar. Jumlah lilitan dan diameter kawat harus sama dengan aslinya, dan lilitan baru dilapisi sirlak sebagai isolasi.
Apa itu sirlak pada dinamo?
Vernis isolasi yang dioleskan pada lilitan setelah digulung ulang. Fungsinya melindungi kawat dari kelembapan dan getaran, serta menjaga lilitan tetap rapat.
Apakah dinamometer sama dengan dinamo?
Berbeda. Dinamometer adalah alat ukur untuk mengukur gaya, torsi, atau daya, misalnya menguji keluaran mesin. Dinamo adalah alat yang menghasilkan listrik dari gerak.
Berapa kW satu HP pada dinamo?
Satu HP setara sekitar 0,746 kW. Angka pada name plate menunjukkan daya di poros, bukan daya listrik yang diserap dari jaringan, sehingga daya terpasang yang dibutuhkan selalu sedikit lebih besar.
